1、設備體積大。特別是大型空調系統，不僅體積大，質量也較大。

2、振動大。由于冷卻塔的風扇直徑大，且為水平旋轉，產生較大的水平向擾力及擾力矩，引起支承結構較大振動。

3、轉速低。冷卻塔風扇轉速一般為300r/min，甚至更低，一般隔振元件難以達到理想隔振效果。為了解決隔振的困難，近來也出現了風扇為中、高轉速的冷卻塔產品。

二、冷卻塔隔振應考慮以下技術要求

1、采用型鋼臺座，臺座應有足夠的剛度。

2、選用低剛度金屬彈簧隔振器，不宜選用橡膠隔振器。

3、風扇旋轉頻率與隔振系統固有振動頻率之比應滿足

f — 風扇擾力圓頻率（l/s）；

f0 — 隔振體系固有振動圓頻率（l/s）。

當風扇轉速很低時，可采用：

4、進行隔振計算，需計算傳遞至支承結構的擾力，以便于計算支承結構振動，特別是當冷卻塔安裝于屋頂，而建筑物內又有精 密設備時。

三、隔振計算

冷卻塔內主要振動設備是風機，風機屬于旋轉運動機器，其振動是由于旋轉部件的質量分布不均勻，與轉動中心存在著偏心所引起。其計算可按可按下列步驟進行：

1、計算隔振系統質量

設定各部件重量（kg）：設備m1、電機m2、共用底座m3、基座m4。

計算隔振系統總質量：

G靜=（m1+m2+m3+m4）x10（N）

2、計算擾力

記m0為旋轉部件（葉輪、轉軸及皮帶輪等）的質量，r0為質量m0對轉動中心的偏心距（見圖1），則擾力幅值為：

某一瞬時P0在水平和垂直坐標軸上的分量：

圖1   旋轉部件擾力

旋轉部件質量m0應實測確定，通風機和水泵的旋轉部件的偏心距r0建議取：對通風機r0=0.2~0.5mm，對于水泵r0=0.2~0.8mm，對于電動機r0=0.05~0.3mm，高轉速者取較小值，低轉速者取較大值。分別計算葉輪干擾力P葉輪和轉子干擾力P轉子。注：對于隔振要求不太嚴格的場所或設備，且又難以取得計算干擾力的有關資料時，可用設備重量m，乘以動荷系數β，來代替設備重量加干擾力，即隔振系統總載荷:G總=[ β (m1+m2+m3)+m4 ]x10。β為動載荷系數，取1.1~1.4，圖集16K702取1.2~1.5；動荷系數β一般可根據設備總重量與其轉速的大小來選擇。當設備總重量大轉速小時，取下限，反之取上限。

3、計算隔振系統總荷載

G總=G靜+1.5x（P葉輪+P轉子）；1.5為隔振系數疲勞系數。

4、計算設備擾動頻率

振動設備的擾動頻率取決于振動設備本身的轉速。查詢冷卻塔風機轉速n（r / min），計算擾動頻率f=n / 60。

5、隔振器的選型

1）預設隔振器數量z，計算每個隔振器的荷載P=G總 / z。

2）查隔振器樣本，可知極限荷載P極、荷載P佳（要保證P<P佳）、阻尼比ξ，剛度K等參數。

6、計算隔振系統頻率比

1）計算隔振器變形

2）計算隔振系統固有頻率

式中：

f0 — 隔振器的固有頻率（Hz）

k — 隔振器的剛度（kg/cm2）

m — 隔振體系的質量（kg）

δ — 隔振器的靜態壓縮量（cm）

3）計算頻率比

隔振系統頻率比應滿足λ=f / f0 ≥2.5，不滿足時，應重新選擇隔振器。

7、驗算振動傳遞率

根據以下公式計算振動傳遞率：

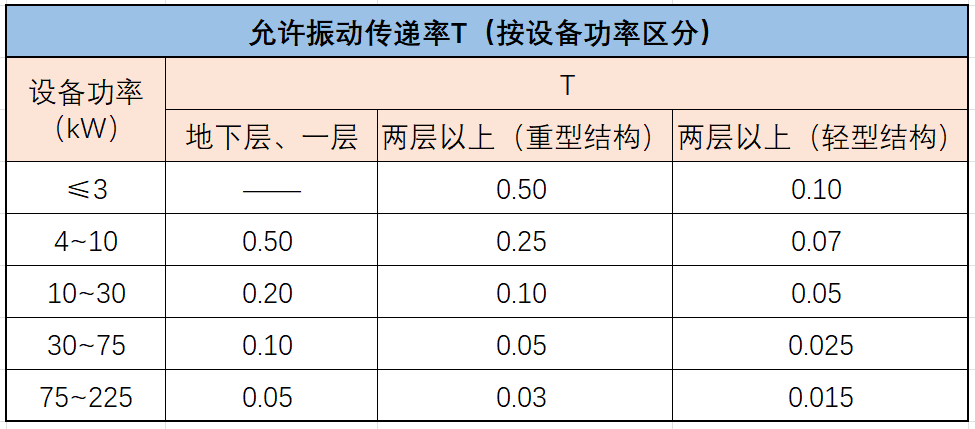

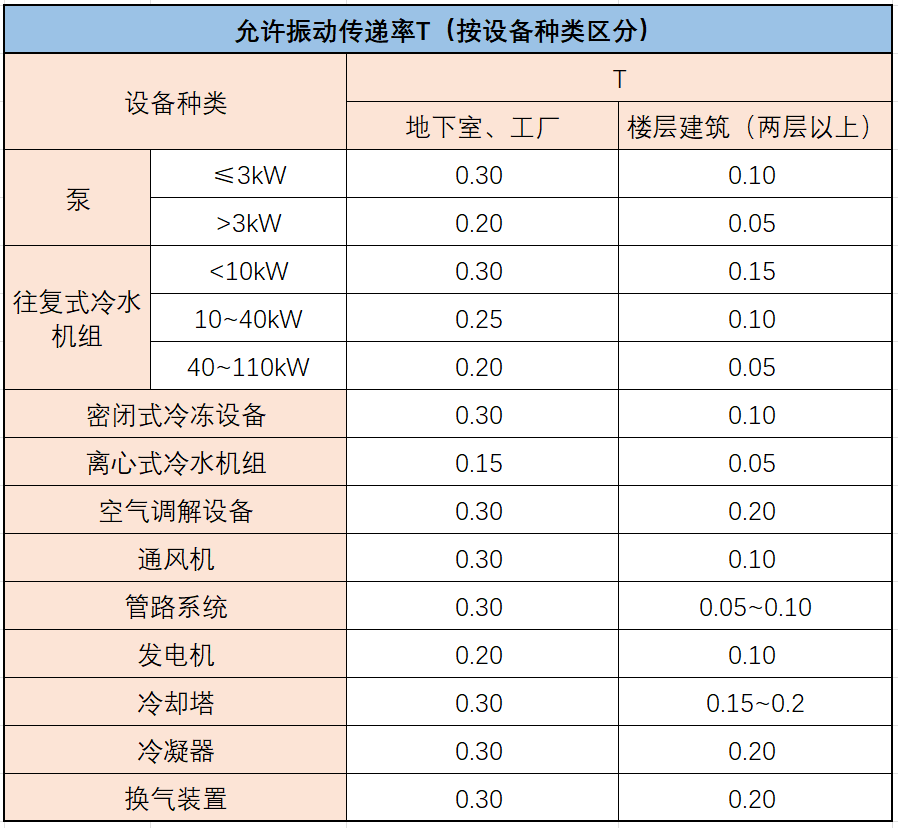

振動傳遞率的限值按下表《允許振動傳遞率》取：

隔振效果還可以用隔振效率來表示，隔振效率比振動傳遞系數更直觀。因此，在實際的隔振設計中，通常采用隔振效率來描述隔振效果，其定義如下：I=（1- η ) x 100 %
